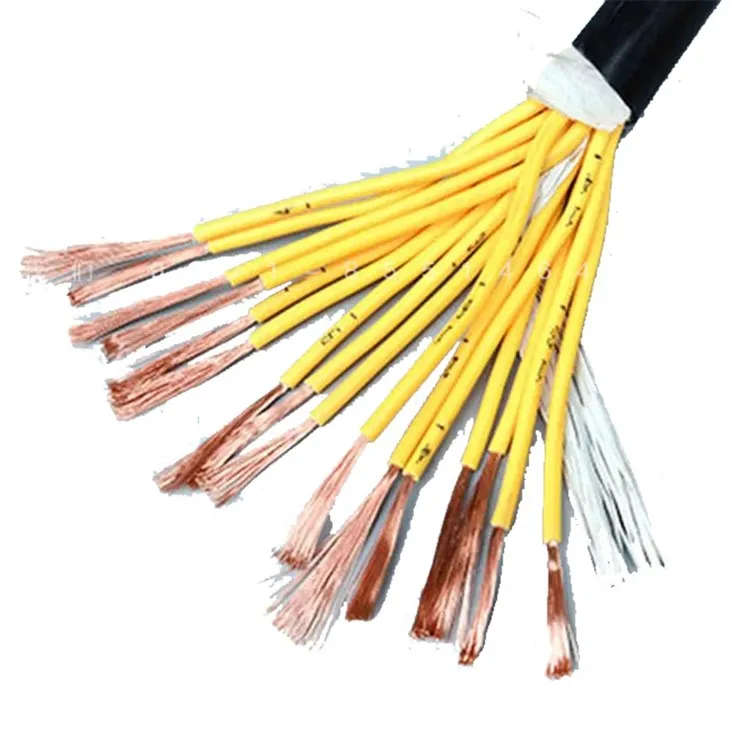

Juhtpaneeli juhtmed on mitme juhtmega kaablid, mida kasutatakse automaatika- ja mõõteriistade rakendustes. juhtpaneeli juhtmed võivad mõõta ja reguleerida automatiseeritud protsesside ülekandeid. juhtpaneeli juhtmed on sageli UL ja/või CSA reitinguga.
PVC valgustuse juhtkaabel, PVC isolatsiooniga PVC mantliga juhtkaabel. k: Juhtkaabel, esimene v: Isolatsioonimaterjal polüvinüülkloriid, teine v: Mantlimaterjal polüvinüülkloriid, p: Varjestatud kaabel, kaablis on metallist varjestuskihi kiht.
Valgustuse juhtkaabel 2.5 Sy kaabel
KVV juhtkaabli spetsifikatsioonid mudeli tehnilised parameetrid
● Nimivõimsuse sageduspinge Uo/U on 450/750V.
● Kaablijuhtme lubatud pikaajaline töötemperatuur on 70 kraadi.
Juhtkaabli südamik on vasest südamik, nimiristlõige on 2,5 mm2 ja alla selle, 2 ~ 61 südamikku; 4 ~ 6mm2,2 ~ 14 südamikku; 10mm2,2 ~ 10 südamikku. Juhtkaabli töötemperatuur: Kummist isolatsioon on 65 kraadi, PVC isolatsioon on 70 kraadi ja 105 kraadi kaks klassi.
KYJY juhtkaabel on madalpinge leegiaeglustav vasest südamikuga ristseotud isoleeritud teraslindiga soomustatud PVC mantliga juhtkaabel. KYJY juhtkaabel on toodetud GB/T9330.{1}} standardi järgi.
Tuletõrjekaabel, XLPE-tüüpi ristseotud polüetüleen, südamikuga keerutatud sünteetiline kaabel, südamiku traadi värvus vastab standardile GB/T 5023.1, sobib nimipingega 450/750V paigaldustemperatuurile mitte alla 0 kraadi.
4-sooneline juhtkaabel, byj juhtkaabel sobib nimipingega 450/750V polüvinüülkloriidkest, XLPE-tüüpi ristseotud polüetüleenist, südamikuga keerutatud sünteetilisest kaablist, südamiku traadi värvus kooskõlas GB/T 5023.1 ja JB/T 8734.1 eelistatud kromatograafilise valikuga.
Juhtkaabel on PVC-isolatsiooniga ja PVC-kattega juhtkaabel, mis sobib tööstus- ja kaevandusettevõtetele, energeetika- ja transpordiosakondadele, vahelduvvoolu nimipingele alla 450/750 volti liinide juhtimiseks, kaitsmiseks ja muudel juhtudel.
4-sooneline varjestatud juhtkaabel, mis sobib nimipingele 450/750V, töötemperatuur ei ole kõrgem kui 70 kraadi, paigaldustemperatuur ei ole madalam kui 0 kraadi.
Juht- ja mõõteriistade kaabli erinevus on peamiselt kasutusel. Kumbki võib olla tahke või keerdunud. "Vanadel headel aegadel" pidi juhtpaneeli juhtmetel (mootorite jaoks) olema suurem juhe kui mõõteriistade kaablitel, et käitada mootorikäivitite jaoks vajalikke suuremaid voolusid. Tavaliselt lõpetati need kruviklemmide all ja tahke traat muudab selle ühendamise lihtsamaks.
Mõõteriistade kaablid olid väiksema läbimõõduga ja sageli valmistatud keerdunud traadist, mis on paindlikum. Tänapäeval on elektrooniliste starteri juhtseadiste laialdasema kasutusega suurema läbimõõduga traati vaja peamiselt lülitusseadmete (kaitselülitite) juhtjuhtmetele.
Teine erinevus nende kahe tüübi vahel on see, et mõõteriistade kaabel on tavaliselt varjestatud (varjestatud) keerdpaar. Selle konstruktsiooni eesmärk on minimeerida "crosstalki" (induktiivne sidestus), mis põhjustab mõõteriistade ekslikke näitu. Juhtpaneeli juhtmed, mille vooluahelad töötasid 125 VDC, 110 VAC või 220 VAC tasemel, olid üldiselt selle suhtes immuunsed ja seega ei vajanud varjestust.
Tänapäeval, kui juhtsignaalid töötavad 24 V alalisvooluga, on nende jaoks soovitatav kasutada ka varjestatud keerdpaarkonstruktsiooni.
Taseme eraldamisel tuleb siiski olla ettevaatlik, kuid seni, kuni tegemist on madala alalispinge (maksimaalselt 28 V), takistusliku koormusega ja varjestatud keerdpaarkaablite kasutamisega, saate juht- ja mõõteriistade südamikud ühendada üheks kaabliks. vaja. (Ikkagi parem on neid eraldi hoida.) Samuti peaksite hoidma induktiivkoormusi (nt solenoidid ja releed) mõõteriistadest eraldi, kuna need võivad pingevabalt tekitada kõrge induktiivpinge.
Peate ikkagi valima juhtme suuruse, mis on piisav maksimaalse vooluga toimetulemiseks ja maksimaalse pinge jaoks isoleeritud.
Kas saate toiteallikaks kasutada juhtpaneeli juhet
Juhtpaneeli juhtmed edastavad elektrienergia otse elektrisüsteemi toitejaotuspunktist erinevate elektriseadmete toiteühendusliinidele, samas kui elektrikaableid kasutatakse peamiselt tugeva elektrienergia edastamiseks tootmisel, jaotamisel, edastamisel, muundamisel, ja toiteliinid ning läbiv vool on suur. Elektrikaablit kasutatakse toitesüsteemi põhiliinis suure funktsiooniga elektrienergia edastamiseks ja jaotamiseks.
Juhtpaneeli juhtmed on toodetud järgides rangeid kvaliteedi tagamise ja kvaliteedikontrolli protsesse. Et pakkuda teenust etteantud aja jooksul, töötavad juhtpaneeli juhtmed veatult kogu eluea jooksul.
Juhtpaneeli juhtmete eelised hõlmavad järgmist:
● Kerge
● Paindlikkus, mis sobib iga struktuuriga
● Mehaaniline efektiivsus
● Kasulik mitme sektori jaoks
● Häiretevastane toimimine
● Pikenenud kasutusiga
● Kulumiskindel omadus
● Mittesöövitav materjal
Kuigi juhtpaneeli juhtmeid on erinevat tüüpi, on enamikul neist sarnane konstruktsioon. Need koosnevad seitsmest üksikust traadikimbust. Juhtpaneeli juhtme keskel on üks juhtmekimp, mis on ümbritsetud kuue teise juhtmekimbuga.
Enamik juhtpaneelide juhtmeid on valmistatud terasest. Sellegipoolest on mõned neist valmistatud süsinikterasest, teised aga roostevabast terasest. Süsinikterasest juhtpaneeli juhtmed on tugevamad, kuid neil puuduvad roostevaba terase korrosioonikindlad omadused. Olenemata materjalist on juhtpaneeli juhtmed juba tugevad, kuna need on valmistatud mitmest juhtmekimbust.
Kuidas valida juhtpaneeli juhtme suurust
Esmalt mõõtke suurimat lubatud pingelangust.
Teiseks arvutage koormusvool.
Kolmandaks peate teadma, et kõige sobivam kaabel on selline, mille nimivool on arvutatud koormusvoolule kõige lähemal. Internetis on hõlpsasti saadaval mitu kaabli suuruste ja vastavate voolutugevustega tabelit. Kasutage sellist tabelit sobiva kaabli valimiseks.
Neljandaks kasutage tabelit ka pingelanguse leidmiseks meetrites või 100 jalga vastavalt oma eelistussüsteemile.
Viiendaks kasutage pingelanguse arvutamiseks juhtmestiku tegeliku pikkuses järgmist kaabli suurust ja voolu nimivalemit.
● Kui soovite arvutada pinge langust meetri kohta, (ahela tegelik pikkus x volti langus 1 m kohta) /100
● Kui soovite leida pingelangust 100 jalga (ahela tegelik pikkus x voltide langus 100 jala korral) /100
Pärast ülaltoodu arvutamist peate saadud väärtuse korrutama koormusteguriga:
Koormustegur=Kaabliga võetav koormusvool/ Kaabli nimivool (mis peaks olema toodud tabelis, millele viitate).
Nüüd olete jõudnud kaabli pingelanguse väärtuseni, kui koormusvool seda läbib.
Kui see väärtus on väiksem kui maksimaalne lubatud pingelang, siis peaks valitud kaabli suurus sobima.
Kui väärtus on suurem maksimaalse lubatud pingelanguse väärtusest, siis tuleb arvutada järgmise suurema kaabli pingelang vastavalt viidatud diagrammile. Seda protsessi tuleb jätkata seni, kuni pingelangu väärtus muutub väiksemaks maksimaalsest lubatud pingelanguse väärtusest.
Mitu südamikku on juhtpaneeli juhtmel
Toitekaabli südamike arv on suhteliselt väike, sealhulgas ühe-, kahe-, 3-, 4- ja 5-südamikuline. Vastavalt elektrivõrgu nõuetele on maksimum üldjuhul 5 südamikku. juhtpaneeli juhtmeid kasutatakse juhtsignaalide edastamiseks, mis sisaldavad suurt hulka südamikke, ulatudes 2-st kuni 61-südamikuni või rohkem. juhtpaneeli juhtmetes kasutatakse ka erinevaid südamikujuhtmete struktuure ja varjestusmeetmeid, et saavutada rahuldavad elektromagnetilise ühilduvuse efektid.
Millest on juhtpaneeli juhtmed valmistatud
Juhtpaneeli traat on valmistatud mehaanilisest kaablist (trossist), mis on tavaliselt valmistatud tsingitud terasest, roostevabast terasest või muudest sulamitest. Juhtpaneeli juhtmed on kaablite ja komponentide komplekt või süsteem, näiteks kuul- ja varreliitmik, kus on sisend või toiming, mis põhjustab väljundi või tulemuse.
Näpunäiteid juhtpaneeli juhtmete paigaldamiseks
● Kaablite juhtiv südamik
Juhtiva südamiku jaoks peate teadma, mis materjalist on juhtiv südamik valmistatud, kui suur on südamiku ristlõige ja kui palju on südamiku sees olevaid väikeseid kiude. Saate kaaluda sobivaid ehitusvõimalusi tagamaks, et kaabli edastustõhusus ei väheneks.
Südamiku materjal ja südamiku ristlõige mõjutavad edastuskaugust. Väikeste kiudude arv suurendab südamiku pehmust (suurendab kaabli painderaadiust) ja suurendab võimet absorbeerida ümbritsevate masinate põhjustatud vibratsiooni.
● Kaablite varjestuslint
Varjestuslint aitab juhtida toitekaableid, et signaale paremini edastada. Need on valmistatud õhukesest alumiiniumfooliumist või tinatatud vaskvõrgust. Alumiiniumfooliumist materjal on üsna tugev, mistõttu tuleb tähelepanu pöörata lubatud painderaadiusele, et vältida juhtpaneeli juhtme häirevastase kihi purunemist.
● Kaablite pinge
Tööpinge on ka tegur, mida peaksite toitekaablite paigaldamisel arvestama. Tavaliselt suunatakse kaablid pingega 300V/500V või 0,6/1kV madala pingega süsteemidest eraldi kaablirennisüsteemi.<100V.
Enne juhtpaneeli juhtme paigaldamist peate hoolikalt tutvuma projekti tehniliste nõuetega, et omada teatud arusaama töökeskkonnast ja ühenditest, millega toitekaabel peab iga päev kokku puutuma.
Paigalduskeskkonnast lähtuvalt liigitatakse juhtpaneeli juhtmeid sageli mitut tüüpi, millel on sellised omadused nagu häiretevastased kaablid, õli- ja kemikaalikindlad kaablid, tulekindlad kaablid jne.
Juhtpaneeli juhtmete paigaldamise protsessis on kaks olulist tegurit, mida peame pöörama tähelepanu toitekaablite vahelisele paigaldusasendile ja toitekaablite ümbritsevale temperatuurile.
Mõlemad ülaltoodud tegurid mõjutavad otseselt voolutugevust. See mõjutab tootmisprotsessis olevate seadmete elektriülekande protsessi.
● Paigaldusasend toitekaablite vahel
Kaablitevahelise paigalduskoha puhul on voolutugevuse erinevuse põhjuseks toitekaabli sees tekkiv soojus. Sel ajal kaob elekter elektrienergia soojusenergiaks muundamise protsessi tõttu.
Kui kaablid asetsevad kõrvuti, hakkab jõuülekande ajal kaablitevaheline temperatuur resoneerima, põhjustades kogutemperatuuri tõusu ja vähendades kaablis olevat voolutugevust.
● Toitekaabli ümbritseva õhu temperatuur.
Paigalduskeskkonna temperatuur mõjutab kaabli voolutugevust suuresti. Temperatuuri 30 kraadi peetakse voolu jaoks ideaalseks, kui muutustegur ei ole liiga suur, kuid temperatuuri tõustes 60 kraadini väheneb voolutugevus oluliselt. Seetõttu peame juhtpaneeli juhtmete paigaldamisel hoolikalt läbi mõtlema nii paigalduskeskkonna kui ka kaablite paigutuse, et kaablid töötaksid parima efektiivsusega.
